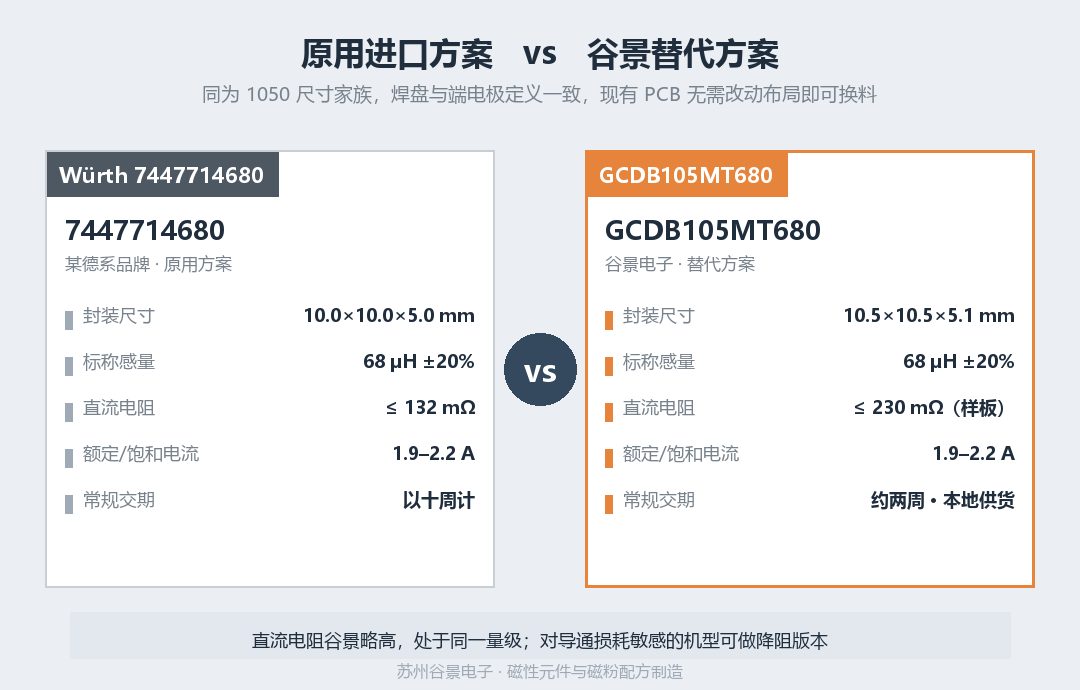

谷景 GCDB105MT680 完成对标，对应伍尔特的 7447714680，一颗 68 微亨屏蔽功率电感。两者同为 1050 尺寸家族——伍尔特产 10.0×10.0×5.0 毫米、谷景样 10.5×10.5×5.1 毫米，同属屏蔽磁封结构、贴片编带盘装；谷景的 land pattern 与端电极定义一致，现有 PCB 无需改动布局即可换料。进口料常规交期以十周计，旺季单一料号易被卡节奏，本地替代把交付主动权收回到客户手里。

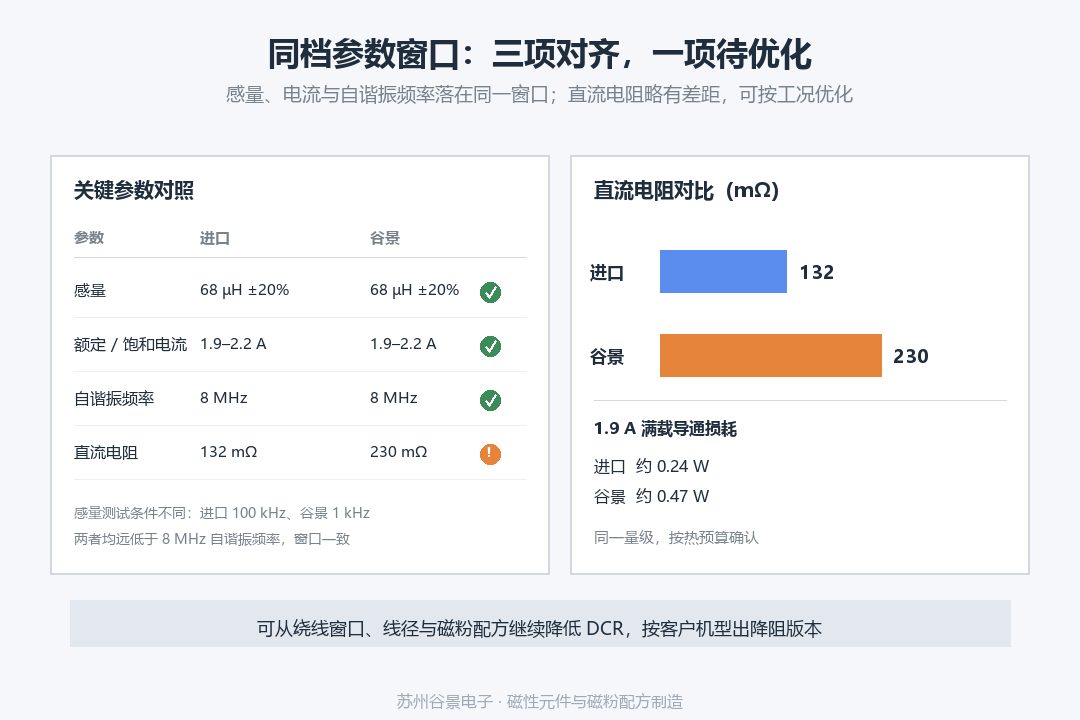

这颗料处在工控电源与板上负载点（POL）的续流与滤波关键位，感量、直流电阻与漏磁的偏差会直接反映成输出纹波、温升与 EMI。屏蔽磁封结构把磁通锁在体內，对控制板邻近敏感电路的串扰小于非屏蔽件，这也是客户原方案选屏蔽型的理由。两版规格在决定换料可行性的几项上落在同一窗口：感量 68 微亨±20%（伍尔特测于 100 千赫、谷景测于 1 千赫，测试条件不同，但远低于 8 兆赫自谐振频率，感量窗口一致）；额定电流与饱和电流均处在 1.9 至 2.2 安培量级，可按客户实际工况的电流余量逐项对标；自谐振频率伍尔特标称 8 兆赫，为开关频率的十倍以上，环路稳定裕量相当。

需要如实说明的一处差异：直流电阻伍尔特上限 132 毫欧、谷景样板 230 毫欧，处于同一量级但谷景略高；在 1.9 安培满载下，导通损耗对应约 0.47 瓦对 0.24 瓦，多数 POL 场景温升余量足够，对导通损耗敏感的高占空比应用则应结合热预算确认。谷景可从绕线窗口、线径与磁粉配方两端继续收 DCR，本地工程响应比进口料快得多，必要时可针对客户机型做降阻版本。

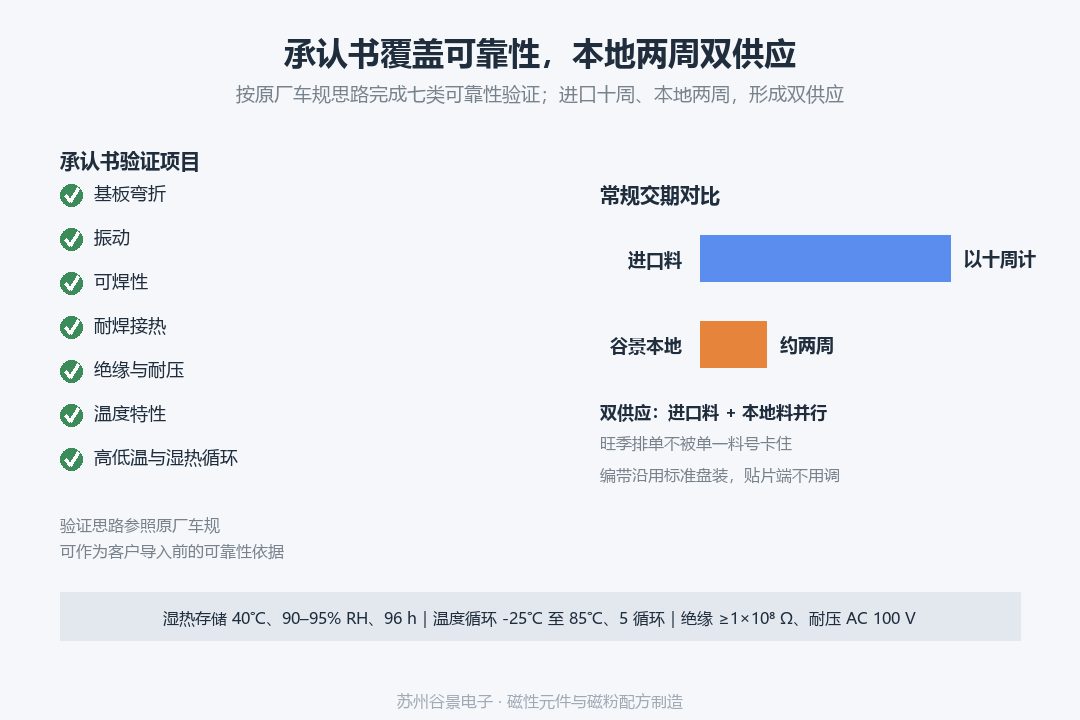

谷景二十三年深耕磁材，自建两万余种磁粉配方库，可按"低损耗、稳感量、批次一致"筛选磁导率与直流偏置曲线贴近的配方，配合屏蔽磁封与端电极工艺把公差收住；屏蔽体的磁导率与损耗本就由磁粉配方决定，这正是让这颗国产件在不动板的前提下追平进口电气表现的根基。承认书已覆盖基板弯折、振动、可焊性、耐焊接热、绝缘与耐压、温度特性及高低温与湿热循环等可靠性项目——其中湿热存储按 40℃、90 至 95% 相对湿度进行 96 小时，温度循环覆盖 -25℃ 至 85℃ 共五个循环，绝缘与耐压分别守住 1×10⁸ 欧以上与交流 100 伏，验证思路与原厂车规一致，可作为客户导入前的可靠性依据。编带沿用标准盘装，贴片端不用调；本地供货让交期压到两周左右，与进口料形成双供应，降本与交付节奏一并可控。
