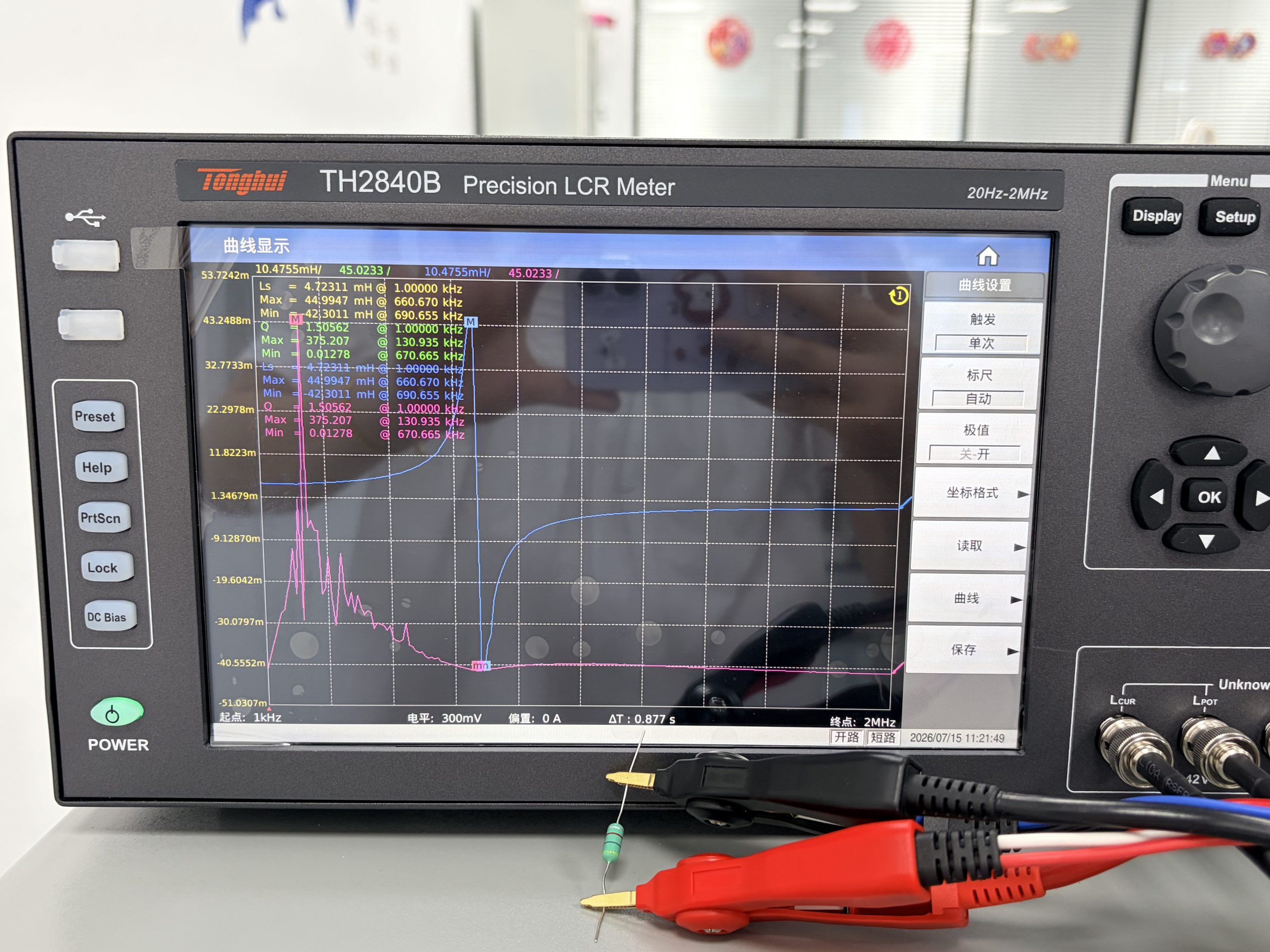

开关电源、小型储能辅助电源、LED 驱动设备开展 EMC 整机调试时，电感高频性能是干扰抑制、纹波控制的关键变量，2MHz 频响曲线能够完整呈现器件兆赫兹频段电气特性，帮助工程师快速定位电路异常诱因。谷景提供色环电感全系列 2MHz 扫频实测服务，FAE 工程师同步跟进技术答疑，一站式解决选型、调试、来料检测相关技术疑问。

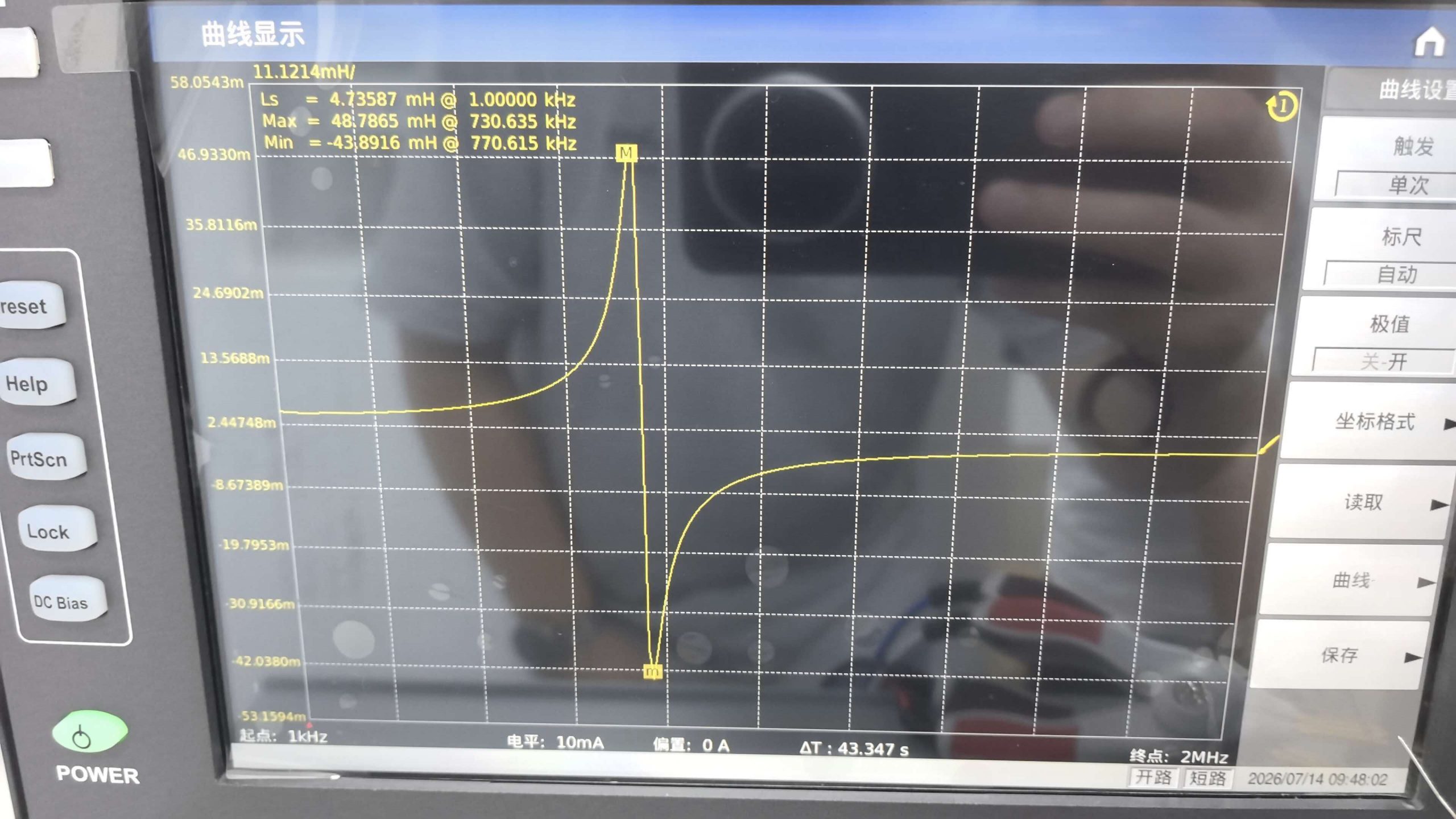

整机调试阶段常见纹波偏大、电感异常发烫、电路输出不稳等问题，大多和电感高频参数不匹配相关。低频标称参数无法反映器件在 1~3MHz 工作区间的真实状态，2MHz 测试曲线可同步读取电感量、ESR、自谐振频率多项关键指标，逐一排查故障根源。

曲线中实时电感量数值，可核对高频工况下参数是否符合设计标准，避免低频参数合格、高频电感衰减超出公差，造成储能滤波能力不足。自谐振频率点明确电感可用频率范围，若设备工作频率接近或超过 SRF，器件会丧失电感功能，出现电路不起振、输出波动等现象，依靠曲线数据可提前规避该类设计缺陷。

ESR 数值直接决定整机损耗与温升，2MHz 下 ESR 偏高，会加剧电源纹波，持续发热还会缩短整机使用寿命。批量曲线对比可识别绕制工艺、磁芯材质存在缺陷的产品，在试样阶段筛除易发热、稳定性差的电感样品，缩短整机调试周期。

叠加直流偏置的 2MHz 扫描模式，还能模拟电源满载工作状态，观测磁芯饱和拐点，确认电感持续载流上限，匹配电源输出电流设计标准。同一型号多支样品曲线重合度，可直观体现厂商工艺管控水平，曲线离散程度过高，代表产品批次一致性不足，大批量使用易出现性能分化。

市面上多数小型升降压电源、照明驱动电路工作频率集中在 2MHz 附近，完整的频响曲线可直观验证器件与电路工况适配性，减少因器件选型偏差带来的反复调试工作。谷景将实测曲线、参数报告同步交付客户，配合 EMC 整改、整机性能验证工作，提升电源研发调试效率，降低项目落地周期与测试成本。
