磁环电感

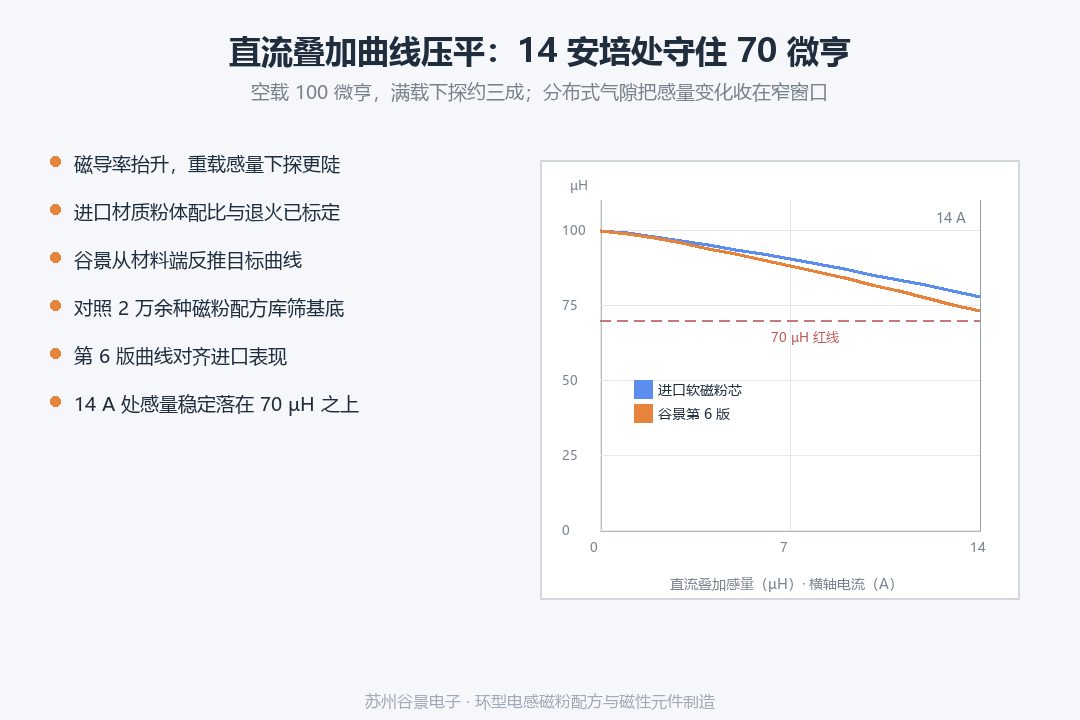

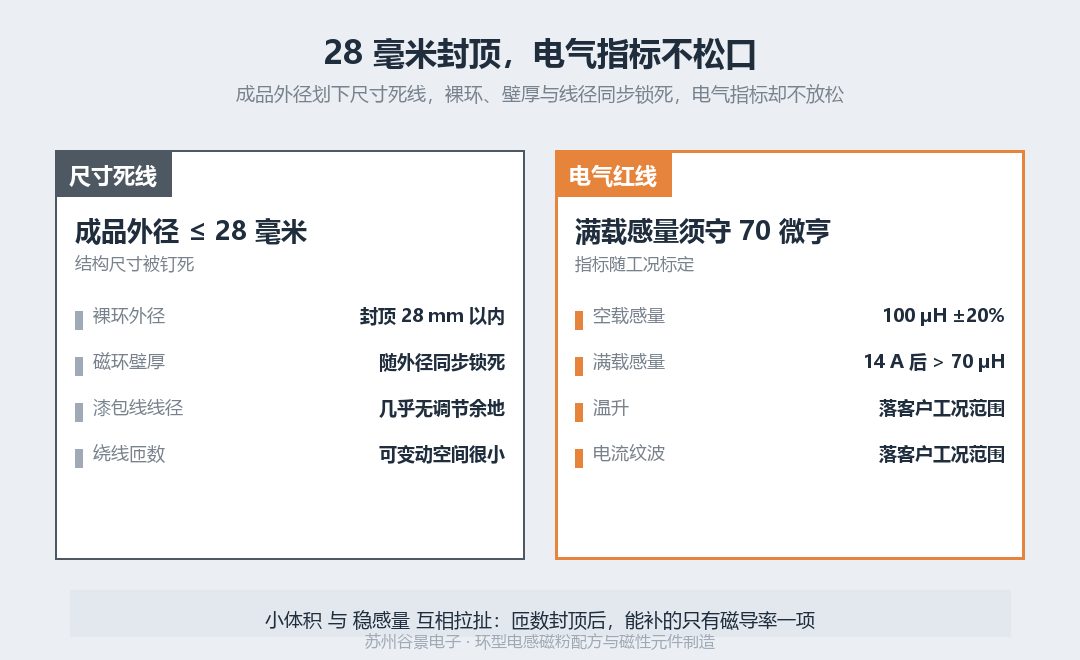

一家日系工业控制客户给谷景划了一道"尺寸死线"：成品外径不准超过 28 毫米。这道线一划，裸环外径、磁环壁厚和漆包线线径全被钉死，绕线匝数几乎没有了调节余地——而客户要的电气指标并不松：空载感量 100 微亨、公差 ±20%，加载到 14 安培、电流稳定后感量仍须大于 70 微亨。换句话说，在大电流下感量只允许从 100 微亨往下掉约三成，直流偏置曲线必须压得很平；同时原方案用的是进口软磁粉芯，材质特性是固定的，国产后要在同样的体积里追平这条曲线，对磁芯粉末的配方要求苛刻。

难点恰恰卡在"小体积"和"稳感量"这两个互相拉扯的目标上。环形电感感量由磁芯有效磁导率与匝数共同决定，匝数被 28 毫米封顶后，能补的只有磁导率这一项；可磁导率一旦抬高，直流叠加下的感量跌落会更陡，14 安培处很容易跌破 70 微亨。进口材质靠的是长期调出来的粉体配比与退火工艺，裸环的饱和特性和损耗都被标定在一条很窄的窗口里，要在同尺寸、同线径下追平，等于把配方空间锁在很小的区间。这类分布式气隙的软磁粉芯，靠粉末颗粒间的绝缘包覆把气隙打散到微观尺度，既压住涡流损耗、又决定直流偏置下的有效磁导率；绝缘层的材质与厚度，正是进口材质从不外泄的部分。

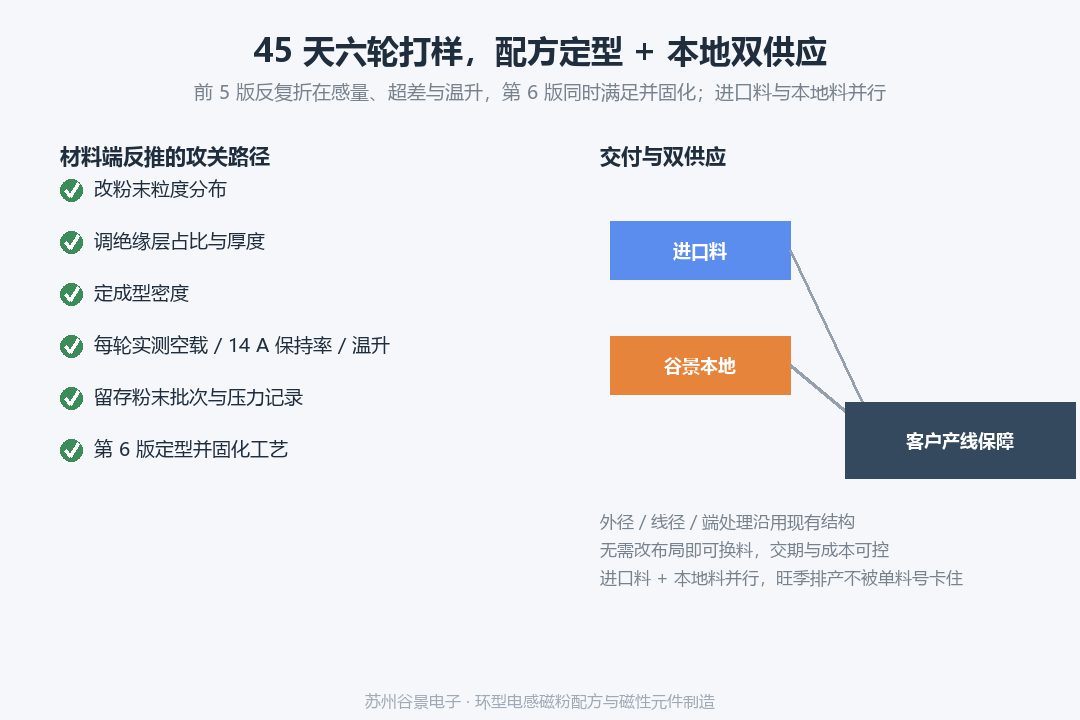

谷景的做法是从材料端反推。技术团队先把客户的满载感量、温升与电流纹波要求折算成磁芯的磁导率区间和直流偏置曲线形状，再对照自建的两万余种磁粉配方库，筛出磁导率接近、但粉末粒度和绝缘包覆可调的几组基底；随后针对裸环做材料调配——改粉末粒度分布、调绝缘层占比与厚度、控成型密度，每轮打样都实测空载感量、14 安培下的感量保持率与温升。这条路并不顺：前 5 次调配，要么满载感量卡在 60 多微亨、要么空载超差、要么温升偏高，连续 45 天一轮轮改配方、打样、上机测试，直到第 6 版裸环同时满足空载 100 微亨±20% 与 14 安培后大于 70 微亨，且温升与电流纹波落在客户工况允许范围内；每版打样都留存粉末批次与成型压力记录，第 6 版定型后即固化为可复制工艺，使后续批量保持一致。

落到交付，这颗环型电感在 28 毫米直径以内追平了进口材质的电气表现，外径、漆包线线径与端处理沿用客户现有结构，无需改动布局即可换料；交付前按工控长期带电工况做了温升与绝缘验证，本地调配让交期与成本可控，与进口料形成双供应。需要说明的是，文中感量与电流数据为对应规格窗口，具体以谷景的对标测试报告为准。
