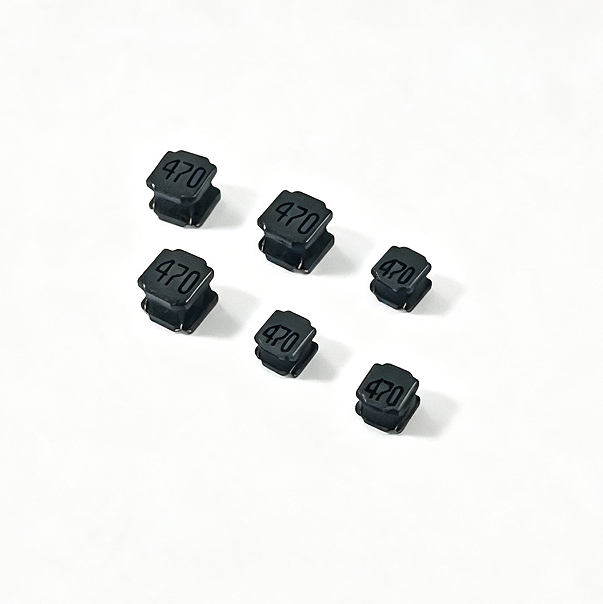

在DC-DC 电源电路物料匹配阶段，不少研发人员会遇到电感饱和引发的整机异常。有客户新项目按照芯片参考方案选用 47μH 电感，上机后出现磁芯饱和现象，尝试直接更换 220μH 电感后工况并未改善。苏州谷景电子结合大量电源类电感配套案例，梳理电感感量、饱和电流的关联逻辑，给出适配电路工况的选型调整思路。

电感两项关键电气参数分别对应不同电路作用，感量 L 用来控制电流纹波幅度，数值越高，回路里的电流纹波幅度会有所收窄；饱和电流 Isat 由磁芯物理属性决定，流经电感的电流超过该数值后，磁芯进入饱和状态，电感感量快速下降，元件温升上升，严重时会造成后端功率芯片损坏。该客户47μH电感出现饱和，问题来源为器件饱和电流数值与电路峰值电流不匹配，并非 47μH 感量本身不适配线路。

相同尺寸磁芯载体下，提升电感数值需要增加绕组匝数，匝数增多会带来饱和电流数值下降。若直接用同封装 220μH 电感替换原有 47μH 物料，虽能降低电流纹波，但器件耐受峰值电流的能力会下降，重载工况下更容易触发饱和故障。

电路故障可分为两类区分处置：一类是输出纹波偏大，示波器观测可见电流波形起伏幅度高，可适度提升电感数值，同时保证新器件饱和电流大于线路峰值电流；另一类为磁芯饱和，表现为元件温升偏高、输出电压波动、电源芯片触发保护，此时不宜单纯增大感量，可更换体积更大的磁芯器件，或是调整磁材配方提升饱和耐受能力，在饱和参数达标后，再微调感量控制纹波。

47μH 直接替换为 220μH 存在多重隐患。电感数值变化会挪动 LC 谐振极点，电源反馈环路容易出现振荡、输出电压抖动；同时会改变电路 CCM、DCM 工作区间，升压、升降压拓扑电路受到的影响更为突出。若 220μH 器件饱和参数低于原 47μH 电感，设备带载运行时会快速进入饱和区间，引发元器件损耗。

实操选型可遵循固定步骤计算判定：先核算线路峰值电流 Ipeak，数值为最大输出电流叠加纹波电流一半；选用饱和电流高于峰值电流三成以上的电感；确认饱和参数满足工况后，再选定对应感量规格。物料更换完成后，借助示波器观测电感电流波形，波形顶端出现削平代表磁芯饱和，同时持续监测输出电压状态，规避环路振荡带来的运行异常。

苏州谷景电子可为电源研发团队提供电感参数测算、样品上机测试支持，结合设备输出功率、拓扑结构、PCB 安装空间搭配对应电感，区分饱和、纹波两类电路问题给出差异化物料调整方案，减少电源调试阶段因电感参数搭配不当产生的各类整机异常。
