苏州谷景电子深耕磁性元器件研发制造二十余年，拥有 IATF16949 车规体系、ISO9001 质量认证，依托自有磁材实验室、全自动化产线，持续为亮化、工业电源、照明驱动等行业提供插件转贴片、进口元器件国产化替代专项技术服务。近期谷景技术团队协助行业客户的电感升级改造项目，成功以贴片电感替代原有插件磁环电感，解决量产一致性差、人工成本高、生产效率低等行业普遍痛点。

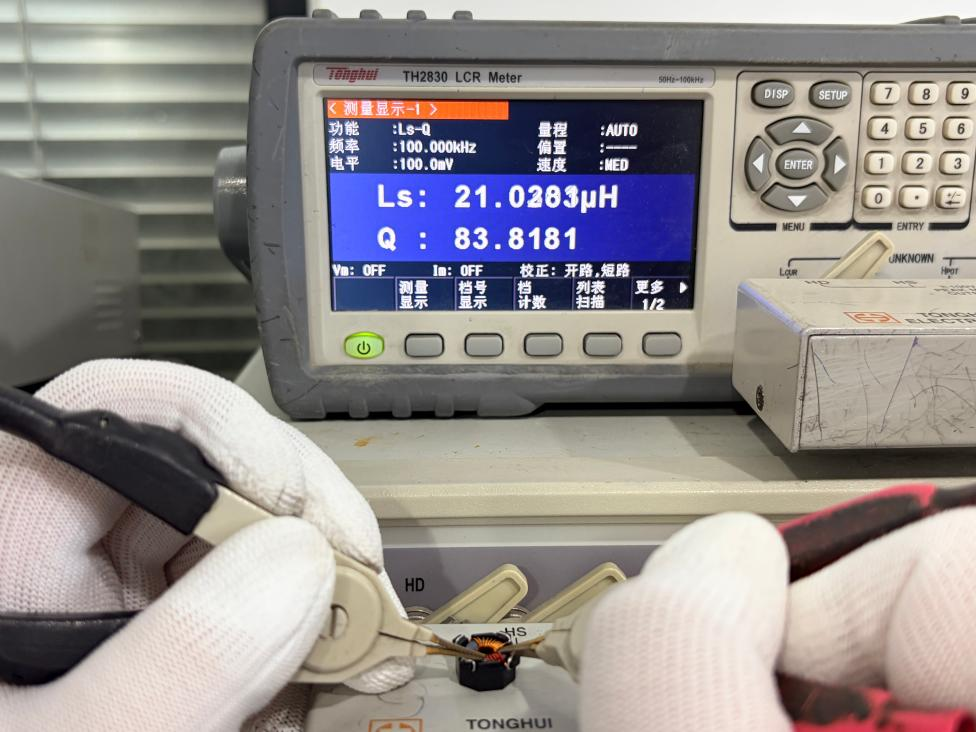

客户主营照明设备，产品配套电源电路原采用插件式磁环电感。原器件结构参数清晰：磁环外径 10mm、内径 4mm，0.5mm 漆包线两侧各绕 9 匝；1kHz/1V 测试条件下标称电感 27.5μH，100kHz/0.1V 高频实测感值 24μH。随着客户订单批量持续扩大，传统插件方案的短板全面凸显：人工插件工序耗时长、人力成本逐年上涨，手工绕制磁环电感批次间电气参数偏差大，产品出厂性能一致性难以管控；插件器件占用 PCB 空间大，不利于设备小型化迭代，长期制约客户自动化产线升级。

基于上述痛点，客户明确三大改造诉求：其一，选用贴片电感完美适配现有 PCB 安装尺寸，无需大幅改版电路板，节省改板研发成本；其二，贴片电感电气性能全面对标原有插件磁环电感，高低频感值、滤波能力保持一致，保障亮化电源电路稳定运行；其三，平衡物料采购单价，依托国产贴片电感优化整机 BOM 成本，同时适配 SMT 全自动贴片生产，彻底取消人工插件环节。

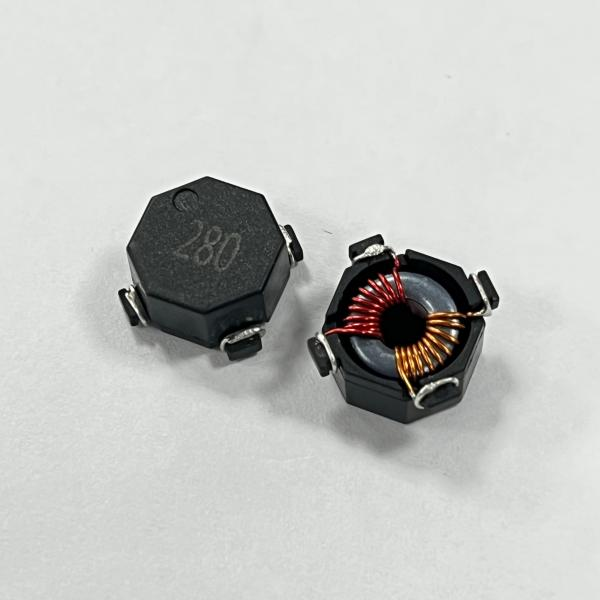

收到客户需求后，谷景启动产销研协同服务机制，资深 FAE 工程师结合客户电路板布局、原电感全频段电气曲线、量产产能与成本预算多维度仿真测算，依托两万余种磁粉配方数据库，筛选出两款成熟标准化贴片电感方案供客户择优验证，对应谷景自研料号：GTCSM1207C-280DT、GTCSM1207C-450DT。两款贴片电感封装尺寸适配原有 PCB 空间，自动化一体成型工艺大幅缩小批次参数误差，高低频电感量、直流电阻、饱和电流指标完全匹配原插件器件滤波需求，完美兼容亮化驱动电源工作频段。

本次插件转贴片替代方案落地，充分体现谷景电子以方案为核心的服务优势。相比传统插件电感，谷景贴片电感支持 SMT 高速贴装，生产效率提升，省去插件、浸锡、人工检测等多道工序，有效降低客户整机制造成本；自动化精密绕制、一体压铸工艺严控电气参数公差，批量产品性能一致性显著提升，减少售后性能故障；标准化国产贴片物料供货稳定，交付周期短，助力客户搭建自主可控供应链，摆脱传统插件电感产能、成本束缚。

谷景电子始终专注国产电感国产化替代研发，覆盖贴片功率电感、磁环电感、工字电感、共模电感全品类，可为照明亮化、工业控制、新能源等各行业客户提供插件转贴片、进口品牌平替、非标电感定制、前期样品测试、量产全程技术跟进一站式服务。若您有电感升级、元器件替代相关需求，可随时对接谷景技术团队，定制适配自身产品的高性价比磁性元器件解决方案。
