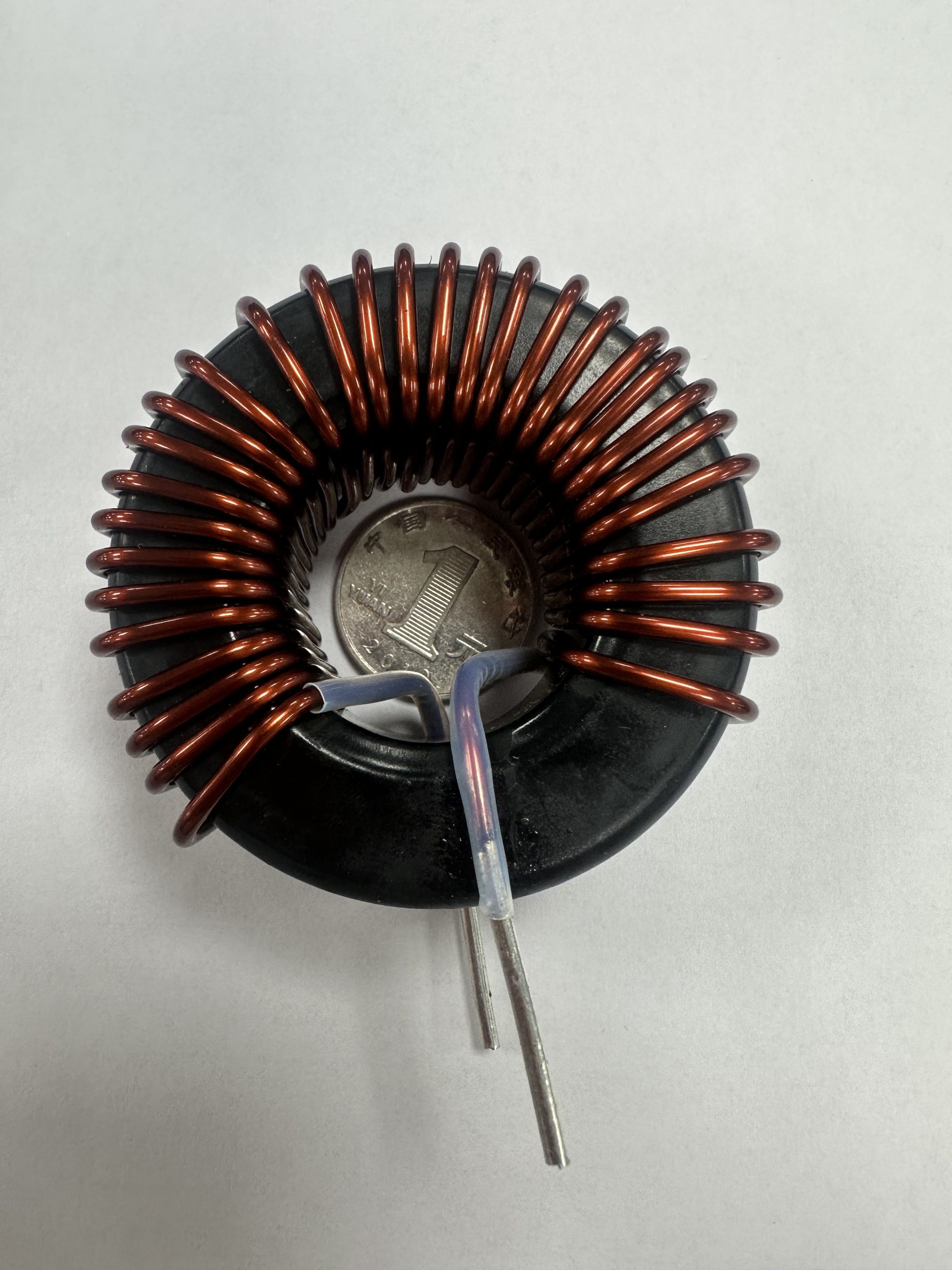

磁环电感

很多电源研发人员在电感选型阶段存在固有认知，认为增大导线线径即可降低直流电阻，实现温升改善，谷景联合客户完成 13A/20μH 功率电感优化项目后，通过对比粗细线径两套试样的整机测试数据，打破这一单一维度判断思路。同等磁环尺寸、固定电感量条件下，粗线绕组样品上机温升高于细线版本，仅在 EMC 指标上存在优势。项目团队综合考量板内元器件排布、整机老化耐久、输出纹波、项目综合成本等要素，多次调整试样方案，最终依靠减小线径、提升标称感量、更换高磁导率磁材的组合设计，平衡温升与电磁兼容两类需求。

电感感量计算公式明确，磁环磁路长度、截面积、磁导率不变时，电感量由绕组匝数决定，目标感量确定后，适配匝数区间相对固定。细线导线外径小巧，单匝占用窗口面积有限，能够完整排布设计匝数，绕组排列规整，磁芯磁通密度处于温和区间，磁芯损耗维持较低水平；加粗导线后，单匝占位大幅提升，原有匝数无法全部绕制，只能削减匝数完成加工。

匝数下降会抬升磁芯工作磁通密度，磁芯磁滞、涡流损耗随磁通数值平方快速增加，磁芯发热成为温升上涨主要诱因。同时粗线绕组还会衍生多重负面效果：绕组排布混乱造成漏磁扩大，干扰周边电路；高频工况下趋肤、邻近效应放大交流损耗；导线堆叠紧密，内部热量无法快速散出，散热条件变差。多重损耗叠加后，粗线电感整体损耗总量超过细线方案，直流电阻降低带来的优势被完全抵消。

谷景长期沉淀磁粉配方数据库，打通磁材调配、一体成型压铸、精密绕线全链路工艺，针对光伏储能、车载电子、工控电源、AI 算力设备等不同场景，储备多磁材、多绕组工艺标准化方案。对接新项目时，技术团队会结合整机功率、开关频率、PCB 空间、电磁管控要求综合测算绕组搭配方案，从源头规避仅调整线径引发的温升异常问题，缩短整机调试整改周期。
