苏州功率电感厂家科普0805贴片电感的常见类型参数 gujing

来源:苏州谷景电子有限公司发布时间:2022.08.18 21:21:02 关注:252

                                                                                       编辑:谷景电子
提到0805贴片电感相信对电感行业有点了解的人应该都不会对它感到陌生,或者是最起码听说过这个类型的电感。0805贴片电感是非常常规的一种电感产品,在众多行业中有着比较广泛的应用。0805贴片电感作为一种常规类型电感产品,生产制造工艺是非常成熟的。不过围绕0805贴片电感使用的问题还是经常性会有客户咨询的。本篇我们就来讨论一个热度非常高的问题。下面就给大家简单介绍0805系列贴片电感的几款常用类型:苏州谷景电子有限公司 1

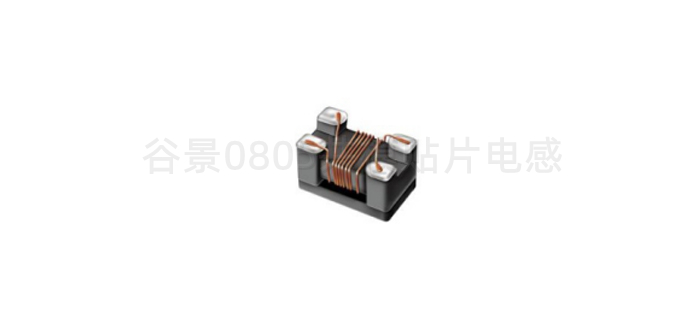

一、0805共模贴片电感:苏州谷景电子有限公司 2

上图的这款贴片电感是一款0805共模贴片电感,对应料号:GCMH05MT181,这款从结构上看也是比较简单的,分为线圈和骨架。磁芯采用的也是铁氧体磁芯,它的电流大小是330mA,阻抗是180Ω,阻值是0.1Ω,主要应用于电子通信领域滤波使用。
二、0805磁珠贴片电感:苏州谷景电子有限公司 3

上图的这款贴片电感是一款0805磁珠贴片电感,对应料号:GSTGB2012-600PT,这款从结构上看也是比较简单的,分为线圈和粉末。磁芯采用铁氧体磁芯,它的电流大小是1000mA,阻抗是160Ω,阻值是0.05Ω,主要应用于安规。

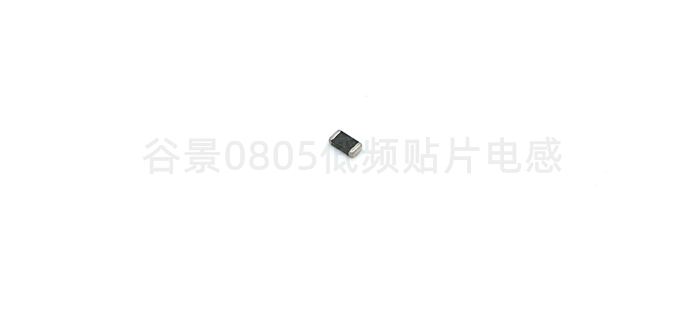

三、0805低频贴片电感:苏州谷景电子有限公司 4

上图的这款贴片电感就是一款0805低频贴片电感,对应料号:GSTLI2012-R18KT,从结构上看比较简单,分为线圈和磁性粉末两个主要部分。磁芯采用的是铁氧体磁芯,电流大小250MA,感值0.18uH,阻值是0.4Ω。这种低频贴片电感主要应用于通信的中低频段。

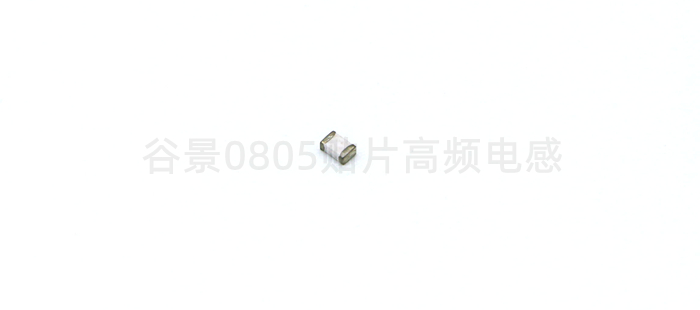

四、0805高频贴片电感:苏州谷景电子有限公司 5

上图的这款贴片电感是一款0805高频贴片电感,对应料号:GSTHI2012H2N2JT,这款从结构上看也是比较简单的,分为线圈和陶瓷磁芯。它的电流大小是600mA,感值是2.2uh,阻值是0.1Ω,主要应用于电子通信的接收端。
以上就是四种常见的0805系列的贴片电感的基础参数,0805系列的贴片电感的适用性实际上是非常强的,适用行业是十分广阔的。随着0805系列的贴片电感生产技术的不断改进,产品种类不断丰富。今后,将会有更多的行业,产品可以使用0805系列的贴片电感。选择车规级的电感制造商基本上不会出错!记得关注我哦!
