多方面分析比对单线和双线的贴片功率电感器

来源:苏州谷景电子有限公司发布时间:2020.04.03 14:14:01 关注:73

双线绕制的贴片电感器与单线绕制的贴片电感器,在参数与性能上有很大的差别。谷景电子使用两款参数相同但绕线不同的贴片电感器GCD129 47uH作为对比,分析两款电感在参数上的不同:
1.贴片电感器电阻值
谷景电子已经提前对两款贴片功率电感进行过测试,其中,单线绕制的贴片功率电感电阻值为:90mΩ
双线绕制的贴片功率电感器电阻值为:50mΩ
对比两者可以发现,单线绕制的贴片电感DCR(电阻)明显高于双线绕制的贴片电感。
通常情况下,贴片功率电感的DCR越小,电感所支持的额定电流也就越大,由此,双线绕制的贴片功率电感可适用在电流更大的电路之中。
2.贴片电感温升电流
通过提前测试的数据,单线绕制的贴片功率电感进行温升电流测试,加载4A电流5分钟变化率在20%
双线绕制的贴片功率电感进行温升电流测试,加载4A电流5分钟变化率在5%
显然,双线绕制的贴片功率电感温升电流大于单线绕制的产品。
温升电流作为一个参考数据,转化为在电路中实际表示则是对电路突变环境的适应。双线绕制的贴片功率电感可良好面对并处理电路突然高电流的情况。
3.贴片电感做工对比

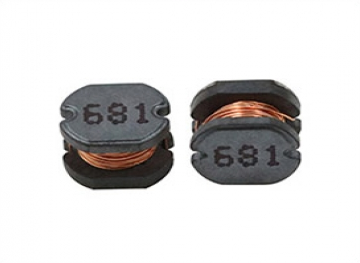

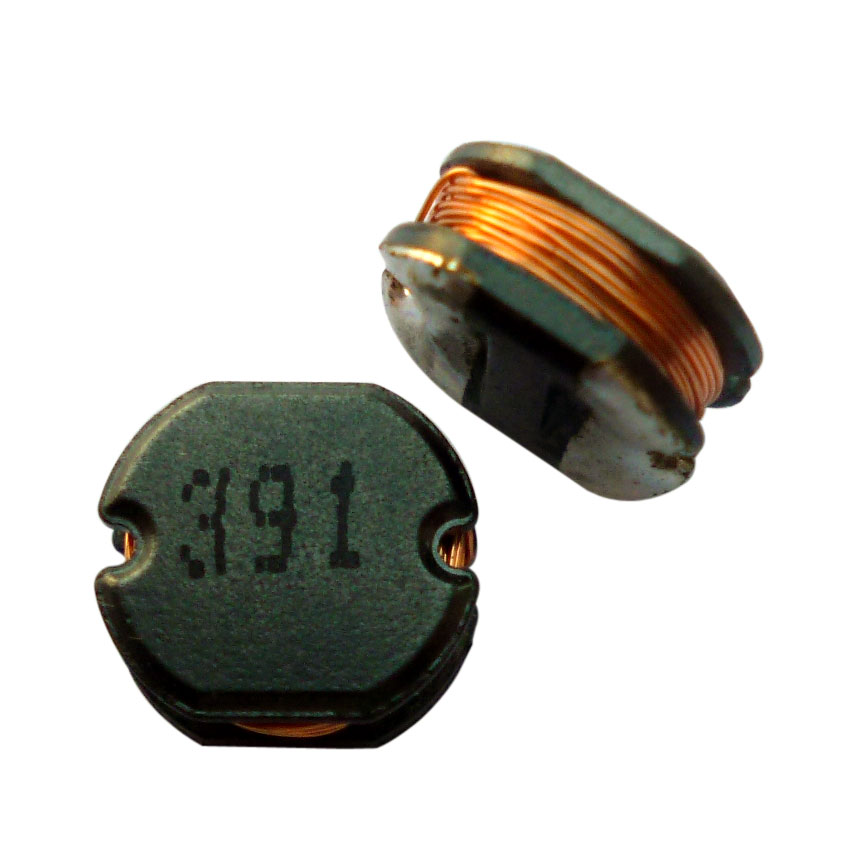

从图片中并不能完全看出两款电感绕制工艺如何。

苏州谷景电子有限公司 1苏州谷景电子有限公司 2
但是,仔细对比,我们能够发现,双线绕制的贴片功率电感对比单线绕制的电感,绕线更加平整,做工更加细致。这是由于双线绕制贴片电感的选材以及独特的生产工艺所导致,相较于使用单根漆包线且采用全自动生产工艺,双线贴片功率电感使用两根同尺寸的漆包线,半自动生产流程,让双线绕制的贴片功率电感在外观上更好。
苏州谷景电子有限公司,专注于设计、研发、销售高品质功率绕线电感,高频电感,铁氧体电感以及相关安规器件电感,并提供完善的技术服务与专业的解决方案。
