三种方法提高磁环共模电感耐压性能

来源:苏州谷景电子有限公司发布时间:2020.04.01 16:16:28 关注:129

磁环共模电感器需要进行耐压测试,当共模电感器耐压不够时,谷景电子建议重新绕制磁环共模电感器,提供以下三种提高耐压的绕制思路。

1.更换共模电感器绕法
磁环共模电感器通常有两种绕线方法,第一种为双线并绕,第二种为双线对绕。
第一种,双线并绕法:需要使用绝缘线和漆包共同绕制,磁环共模电感器绕制成功后外形与磁环差模电感有些类似。
双线并绕的共模电感器成品如图所示:

苏州谷景电子有限公司 1

磁环电感器

双线并绕的共模电感器适用于低压大电流的电路,使用双线并绕的方法绕制共模电感器并不能够提高电感的耐压性能。

第二种,双线分绕法:需要使用两组漆包线,也可以使用一组漆包线与一组三层绝缘线,两个绕组分开绕制,每组绕线沿磁芯一边绕制。
双线分绕共模电感器如图所示:

苏州谷景电子有限公司 2

使用双线分绕方法绕制磁环共模电感器,能够大大提高共模电感器的耐压性能。

2.更换共模电感器绕线
磁环共模电感器使用不同的绕线,将对磁环共模电感器耐压产生不同影响。
当磁环共模电感器使用两组漆包线时,线径越粗,耐压效果越好。
磁环共模电感器使用一组漆包线,一组三层绝缘线的耐压效果优于,线绕法相同,且线径尺寸相同的两组漆包线绕制的共模电感器。

3.共模电感器增加隔板

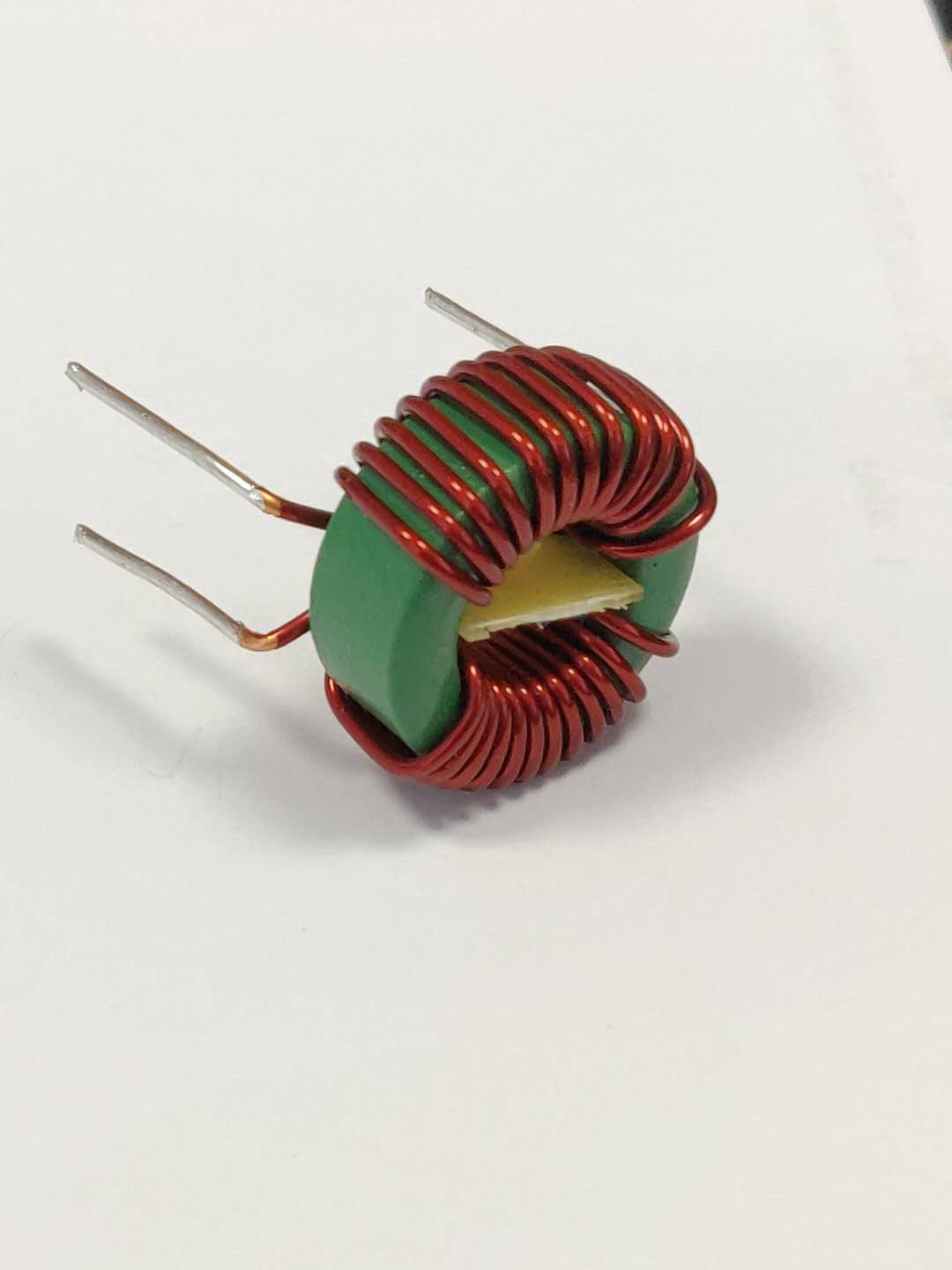

共模电感器加隔板的方法仅适用于双线分绕。共模电感器可以通过在磁环中间增加一个隔板,从而获得更好的增加耐压效果。

苏州谷景电子有限公司 3
通常情况下,添加隔板的共模电感在耐压性能上,比不添加的电感要高出一倍。
