谷景贴片功率电感器在LED驱动电路起到的作用

来源:苏州谷景电子有限公司发布时间:2020.03.26 13:13:11 关注:149

贴片功率电感器在驱动电路起到相当重要的作用,谷景电子曾为客户推荐过两款适合的贴片功率电感器产品:

苏州谷景电子有限公司 1
GNR5040NT4R7,电感尺寸参数:5.0*5.0*4.0,电感量:4.7uH±30%,电阻值:57mΩ,额定电流量:2.2A。
GNR4020MT150,电感尺寸参数:4.0*4.0*2.0,电感量:15uH±20%,电阻值:230mΩ,额定电流量:1.35A。
这两款贴片功率电感器并非使用在同一组电路环境之中,从两款电感的参数性能中便能看出端倪。
贴片功率电感器GNR5040NT4R7在尺寸参数上相对较大,并不适用于有明确低高度限制的电路板,但是贴片功率电感GNR5040NT4R7却能使用在2.2A电流相对较大的电路环境之中。而贴片功率电感器GNR4020MT150正好相反,可以使用在有一定高度限制的电路环境之中,但是只支持1.35A的电流环境。

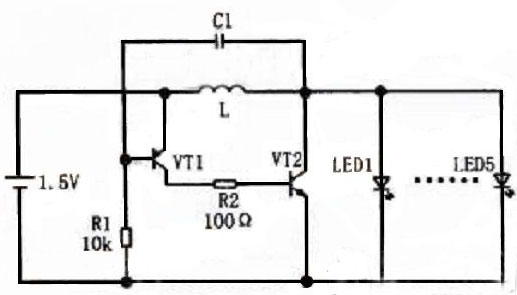

谷景电子了解到一款使用到贴片功率电感器的电路图,贴片功率电感在其中起到储能和能放作用:

苏州谷景电子有限公司 2

1.储能作用,当电路通电后,电流将从正极流经贴片功率电感L、VT2(c)极到e极,流回电源负极,电源对贴片功率电感器L充电,贴片功率电感器L储存能量,并且具备自感电动势。
2.能放作用,经过一段时间,VT1基极电位再次上升,随后迅速截止,VT2也截止,贴片功率电感器L之前储存的能量释放,发光管上的电源电压加到贴片功率电感L上产生了自感电动势,达到升压的目的,确保LED的发光。
苏州谷景电子有限公司,专注于设计、研发、销售高品质功率绕线电感,高频电感,铁氧体电感以及相关安规器件电感,并提供完善的技术服务与专业的解决方案。
