电感厂家推荐电子阅读器电路使用的贴片电感器

来源:苏州谷景电子有限公司发布时间:2020.03.24 14:14:22 关注:110

电子阅读器作为纸质图书的替代品,在世界受到无数人的喜爱。小巧,轻便,不伤眼,丢弃书籍的重量,留下同样的质量,便是电子阅读器产品的代名词。

苏州谷景电子有限公司 1
在电子阅读器中,同样会使用到电感器产品,今天,谷景电子就以QQ阅读器内部电路为例,来看看,哪些模块需要使用到电感器产品。

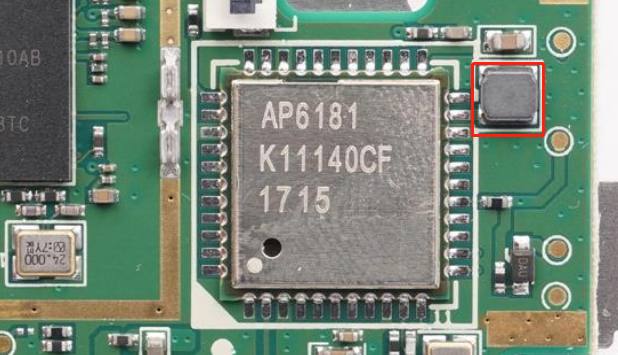

首先,在wifi模块旁,我们能够很明显的发现,有一款贴片功率电感器
苏州谷景电子有限公司 2

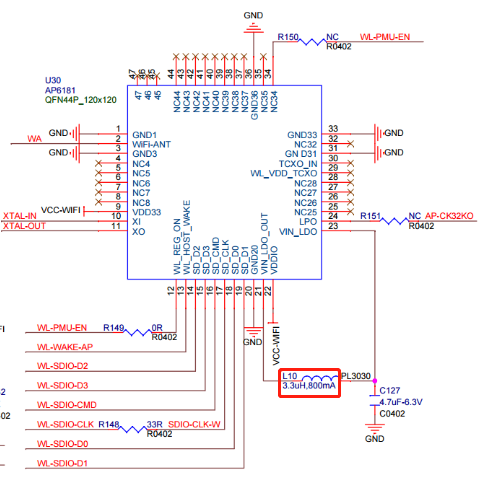

虽然这款贴片功率电感并没有印字,但是,所使用的wifi模块为AP6181,根据模块配套电路,我们能够了解到,这款wifi模块电路中配套的贴片功率电感器参数为:3.3uH,800mA

苏州谷景电子有限公司 3
这款对应的电感器产品,谷景电子有:GNR3010MT3R,电感尺寸:3.0±0.2*3.0±0.2*1.2,电感量:3.3uH±20%,额定电流量:960mA,电阻值:140mΩ

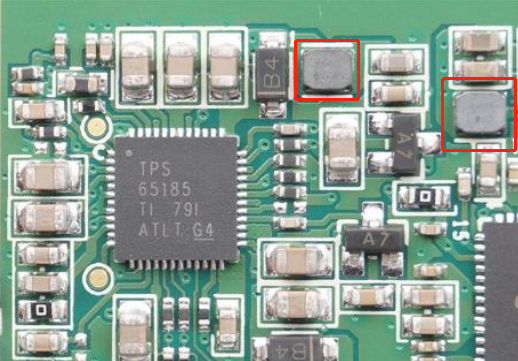

其次, 我们将视线转移到阅读器电路中,专门为E ink屏幕显示设计的IC芯片,TI TPS65185,在这块芯片的附近,我们也同样能够看见两款没有印字的贴片功率电感器。
苏州谷景电子有限公司 4
同理,根据芯片寻找对应的配套电感器,一款为2.2uH,另外一款为4.7uH。两款贴片电感器都是使用在dc-dc电路之中。

苏州谷景电子有限公司 5

谷景对应推荐贴片功率电感器:GCN1812MT2R2,电感尺寸:3.5*3.0*3.5±0.2,电感量:2.2uH±20%,额定电流量:2.25A,电阻值:108mΩ。
GCN1812MT4R7,电感尺寸:3.5*3.0*3.5±0.2,电感量:4.7uH±20%,额定电流量:1.6A,电阻值:182mΩ。

最后,来看看充电电路芯片附近的电感,IC芯片为:ETA6003。这款ic芯片处,同样用到一款贴片绕线电感器。
苏州谷景电子有限公司 6

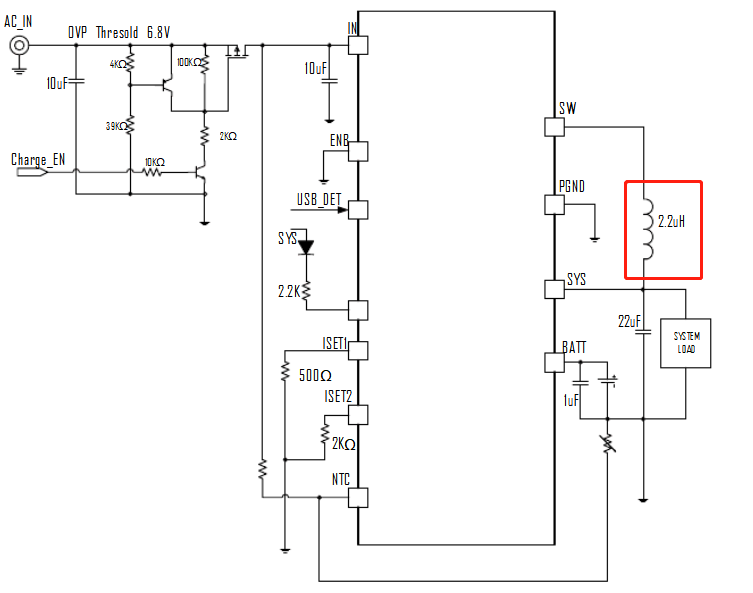

在芯片对应的规格书中,我们能够了解到,这款电感器对应的是2.2uH,电流:2.5A。
苏州谷景电子有限公司 7
这款电感,谷景电子同样推荐一款贴片绕线电感器作为备选:
贴片功率电感器GCD53MT2R2,尺寸为:5.2*5.8*3.8、电感量:2.2uH,额定电流量:2.85A,电阻值:25mΩ(Max)。
