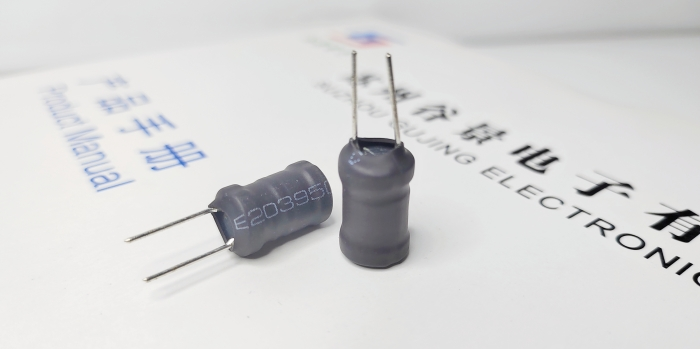

绕线工字电感作为研究一种技术应用发展非常具有广泛的电感类型，在各种电子信息产品中都有着一个非常重要的应用。我们在选择绕线工字电感的时候，究竟应该更加关注哪些？以及学习如何通过测量绕线工字电感，判断绕线工字电感的质量管理好坏？下面就让谷景来教你！

一、测量尺寸

测量电感直径A和高度B，脚长D，C,针角直径、脚距F等尺寸，尺寸应符合图纸要求，测量仪器为千分尺。

二、测量特性

检测工具有数字电桥、电阻测量仪、电流偏置源、电感和电阻测量、电流饱和能力。

三、测试方法：

1、电感测量:将数字电桥调整到相应的次数和电平，归零，将检测夹分别夹两个引角。测量的电感尺寸越接近中心值，电感越稳定，质量越大。

2、饱和电流检测：将连接到电流偏置源的数字电桥的两个检测夹夹住绕线工字电感的两个引角，读取电感大小L0，在电流偏置源仪器上安装叠加电流大小和添加电流时间，启动叠加电流，读取数字电桥上的电感大小L1。L1/L0*100％对应于80％的饱和状态。

3、电阻试验：电阻试验一般在室温25℃下进行。试验仪器为直流电阻试验仪。方法是用试验夹，夹住绕线工字电感的两个引角，以获得电阻大小。

四、看外观

看看绕线工字电感衬套是否收缩均匀，是否影响插座，针角锡饱和，优质的绕线工字电感衬套包装适当，不会损坏漏铜线，芯部位置不包扎，芯部表面不粘锡，清洁度好，外观干净。

绕线工字电感的好坏判断基本可以参考以上几个方面。如果你想了解更多关于绕线工字电感的知识，欢迎留言！
