你对共模电感了解吗？它是什么样子呢？又应用在哪些领域呢？选型需要考虑那些因素吗？相信大家对此都充满了好奇。我们就来认真的研究一下。在本文中，我们将讨论共模电感的热点问题，为大家答疑解惑。
一、共模电感选型需要考虑中自身的因素有以下四点：1、封装体积

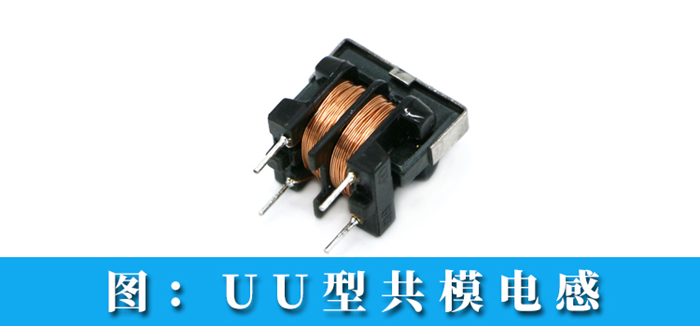

共模电感有插件也有贴片，也有一体成形，要根据实际电路选择，插件的安装不了就只能是贴片的。
2、阻抗特性
这是主要考虑的因素，一般在选择时候特别注意所需滤波的频段，需要看共模电感规格书，主要看阻抗频率曲线，一般共模阻抗越大越好。如下图是某共模电感阻抗特性曲线图，不同的频率下对应不同的阻抗值。
3、漏感大小
由于共模电感加工工艺等问题导致共模电感的线圈绕制不可能一模一样，这就会导致漏磁，产生所谓的“漏感”，需要注意考虑差模阻抗对信号的影响，尤其是高速信号，但是产生漏感有时候也不一样就是坏的，利用共模电感产生的漏感有时候可以省去增加差模电感元器件的费用。因此我们多见于类似于下面这样的EMI滤波器，这里是二级EMI滤波。
4、其他
例如成本、品牌等也都会成为选择共模电感的重要因素。
二、从客户角度：如果遇到客户对自身需要的的信息不清楚 ，或者现有的共模电感在产品测试中不合格 ，这个时候我们就需要从专业的技术角度介入来帮助客户选型。这种情况相对来说会复杂 很多 ，因为不仅仅需要根据客户测试中遇到的问题进行针对性分析。比如，如果是EMC的问题，我们需要根据不过的评率、电流来分析然后选择还需要对电路在实际应用中的情况进行分析。请记住共模电感不是只选个型号那么简单，更多的是选择产品背后的生产技术哦！想要了解更多电感知识，记得留言给我们！
